快捷方便的电机驱动设计：英飞凌推出iMotionTM模块化应用设计套件

在纽伦堡电力电子系统及元器件展（PCIM）上，英飞凌科技股份公司推出iMotion™模块化应用设计套件（MADK）。这个灵活、紧凑的评估系统可针对3相电机驱动（功率范围20W-300W）提供一个可扩展的设计平台。它包括控制卡和功率板——无传感器或选配传感器。利用该套件，可在不到1个小时内使一个全功能电机系统投入正常运行，帮助实现产品快速上市。设计人员只需几步即可驱动电机：将卡插入PC、连接电机，下载、安装软件并调整参数。

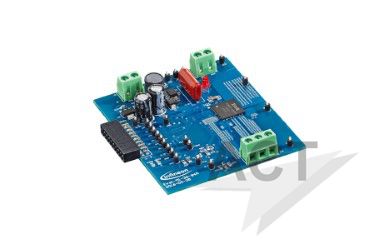

英飞凌可提供4个套件以匹配不同的电机设计。每个套件都包含一个带有调试接口的控制卡， 包括整流器和EMI滤波器的完整功率板。电机控制软件为预装或可供下载，其易用的GUI可设置和调整软件参数。通过标准化的M1 20引脚MADK平台接口连接器，可实现控制卡与功率板的不同组合，以匹配不同的应用需求。

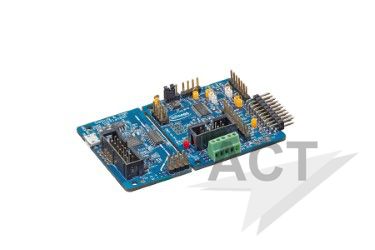

基于XMC1302微控制器的磁场定向控制（FOC）软件支持无传感器电机控制。另外，硬件也支持利用霍尔传感器或创新的3D磁传感器。XMC1302控制卡包括一个基于Segger J-Link技术的调试工具。该工具支持基于uC-Probe的GUI软件。另外，可使用英飞凌免费的一体化开发环境DAVE™， 或利用其它主流的ARM®开发环境Keil、IAR或Atollic实施更进一步的应用软件开发。

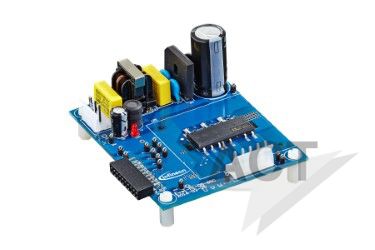

另一个控制卡选项为IRMCK099M，它是一款具备基于硬件无传感器FOC控制功能的ASIC，其配有独立的调试接口卡。可将XMC1302控制卡与来自μIPM™ IRSM836系列或μIPM-DIP IRSM505系列的四个功率板中的任意一个（500V或250V）选配在一起组成套件。
