宜特晶圆减薄能力达1.5mil

台北2021年1月6日 /美通社/ -- 随5G、物联网、电动车蓬勃发展，对于低功耗要求越来越高，功率半导体成为这些产业势不可挡的必备组件。宜特(TWSE: 3289)晶圆后端工艺厂的晶圆减薄能力也随之精进。宜特今(1/6)宣布，晶圆后端工艺厂（竹科二厂），通过客户肯定，成功开发晶圆减薄达1.5mil(38um)技术，技术门坎大突破。同时，为更专注服务国际客户，即日起成立宜锦股份有限公司(Prosperity Power Technology Inc)。

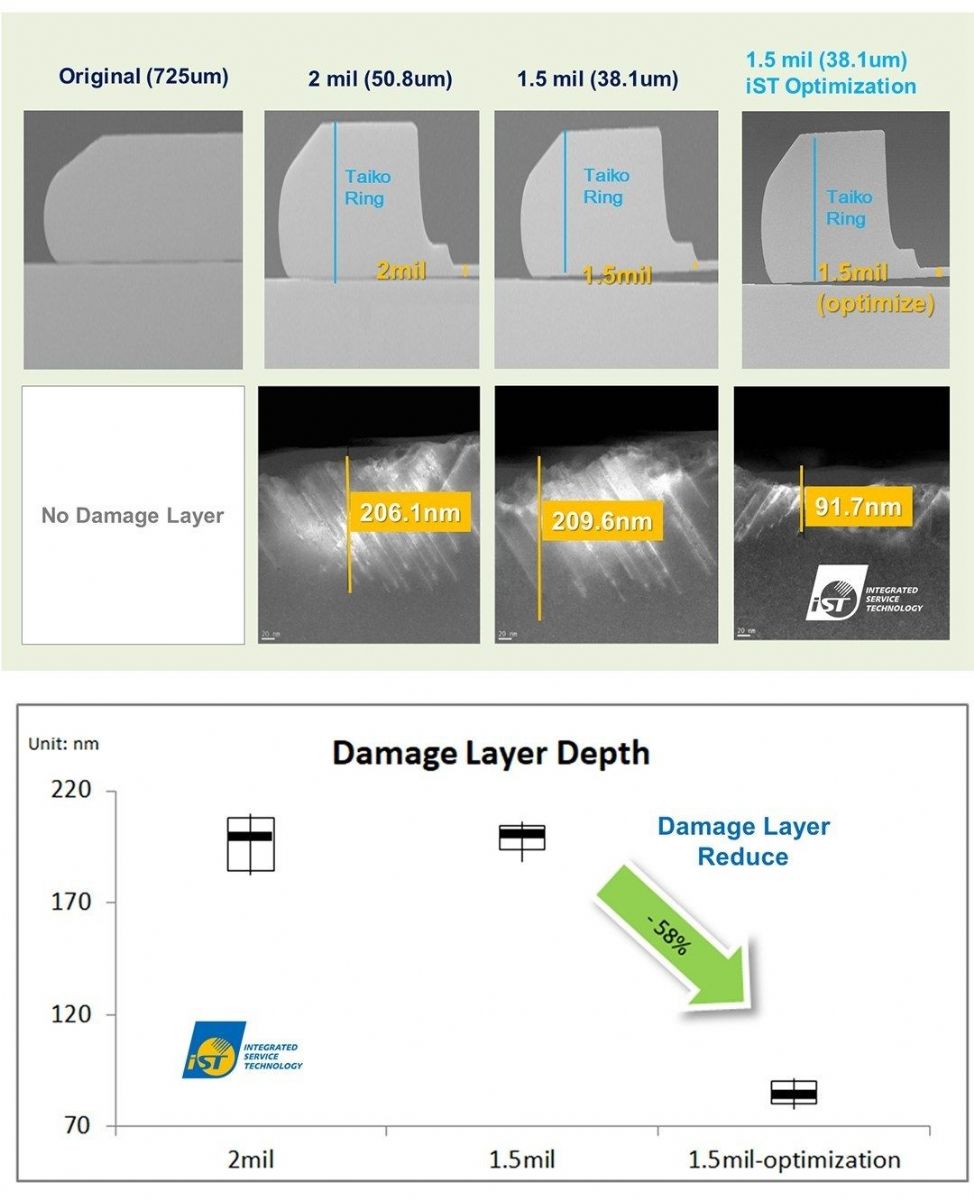

   使用控片测得2mil、1.5 mil、1.5 mil优化条件后的损坏层厚度及TEM分析

 宜特指出，功率半导体进行“减薄”，一直都是改善工艺，使得功率组件实现“低功耗、低输入阻抗”最直接有效的方式。晶圆减薄除了有效减少后续封装材料体积外，还可因降低RDS(on)（导通阻抗）进而减少热能累积效应，以增加芯片的使用寿命。

 但如何在减薄工艺中降低晶圆厚度，又同时兼顾晶圆强度，避免破片率居高不下之风险自晶圆减薄最大的风险。

 为解决此风险，iST宜特领先业界，已完成2mil(50um)、1.5mil(38um)，甚至到0.4mil(10um)减薄技术开发，iST宜特更藉由特殊的优化工艺，在降低晶圆厚度的同时，也兼顾晶圆强度，可将研磨损伤层(Damage layer)降到最低。

 关于宜特科技

 始创于1994年，iST宜特从 IC 线路除错及修改起家，逐年拓展新服务，包括失效分析、可靠性验证、材料分析等，建构完整验证与分析工程平台与全方位服务。客群囊括电子产业上游 IC 设计至中下游成品端，并建置车用电子验证平台、高速传输信号测试。宜特秉持着提供客户完整解决方案的宗旨，从验证领域，跨入“晶圆后端工艺整合”量产服务。
