硅光芯片将迎大单

硅光芯片是通过标准半导体工艺将硅光材料和器件集成在一起的集成光路，主要由调制器、探测器、无源波导器件等组成，它可以将多种光器件集成在同一硅基衬底上。 硅光是以光子和电子为信息载体的硅基光电子大规模集成技术，能够大大提高集成芯片的性能，是大数据、人工智能、未来移动通信等新兴产业的基础性支撑技术，可广泛应用于大数据中心、5G、物联网等产业。

硅光芯片是一种基于硅晶圆开发出的光子集成芯片，它利用硅光材料和器件通过特殊工艺制造集成电路，具有集成度高、成本低、传输带宽高等特点。在尺寸、速率、功耗等方面具有独特优势，其工艺与硅基微电子芯片基础工艺兼容，可以与硅基微电子实现光电子3D集成芯片。

硅光芯片可通过硅晶圆技术实现高密度集成（来源：英特尔）

台积电携手博通、英伟达等大客户共同开发硅光子技术、光学共封装等新产品，该技术适用于45nm到7nm的芯片制程，预计最快今年下半年迎来大单，并在2025年左右达到量产阶段。

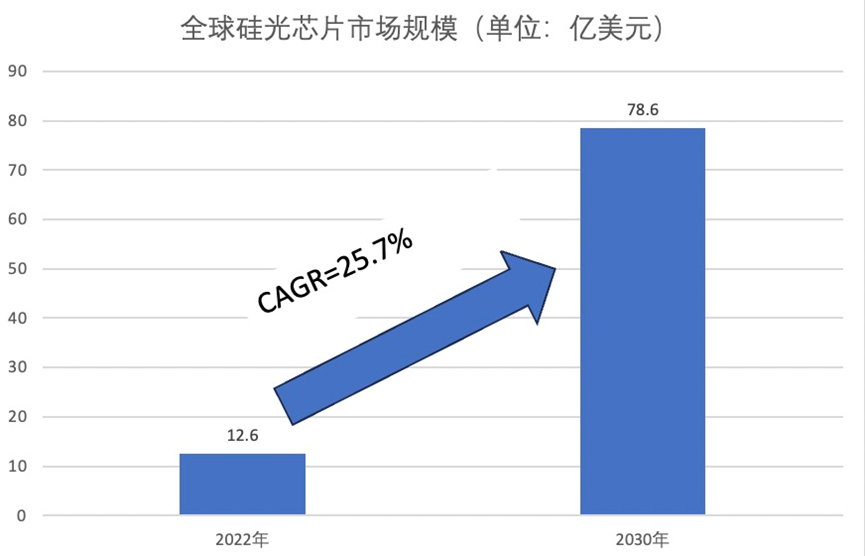

硅光芯片并非取代传统的集成电路技术，而是在后摩尔时代，帮助集成电路扩充其技术功能。此外，由于硅光芯片是基于硅晶圆开发出的光子集成芯片，因此硅光芯片所需的制造设备和技术与传统集成电路基本一致，技术迁移成本较低，这也成为了硅光芯片得天独厚的优势。基于此，硅光芯片也有了更多的市场需求。2030年全球硅光子学半导体市场规模预计将达到78.6亿美元，预计复合年增长率将达到25.7%。

数据来源：SEMI

当前AI技术的快速发展带来数据处理和传输需求增长，而硅光芯片正是一种能实现高效、快速、低成本处理和传输大量数据的技术。此外，随着芯片制程逐渐趋于物理极限，“超越摩尔技术”的概念也随之被提出。由于光子芯片对工艺节点的要求不如电子芯片那样严苛，降低了对先进制程的依赖。因此，硅光芯片在一定程度上缓解了当前芯片发展的瓶颈问题，也成为了“超越摩尔技术”的关键一员。

                         （CRC采编）
